TOUR À MÉTAUX ED2000IND105D_400V

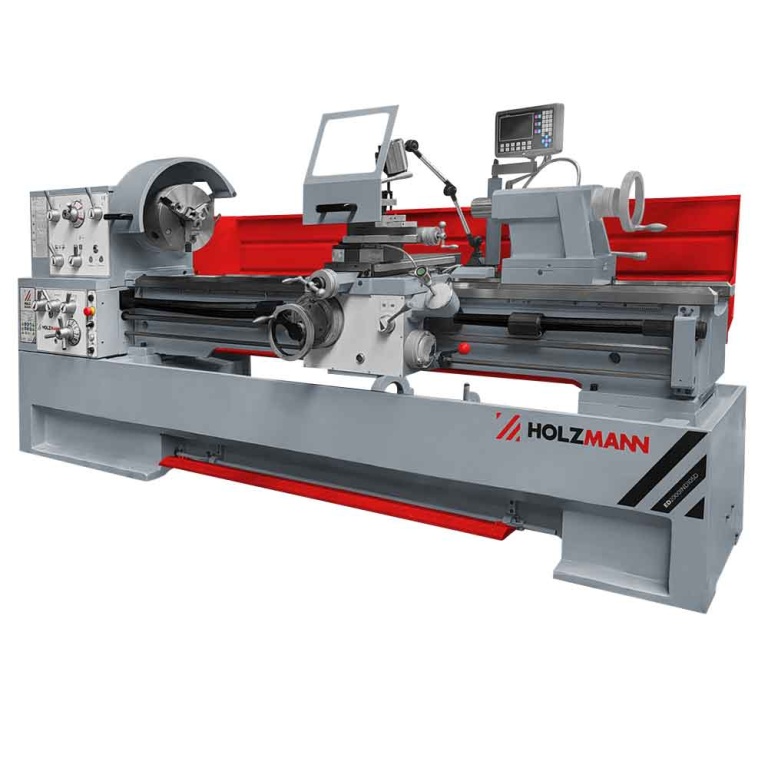

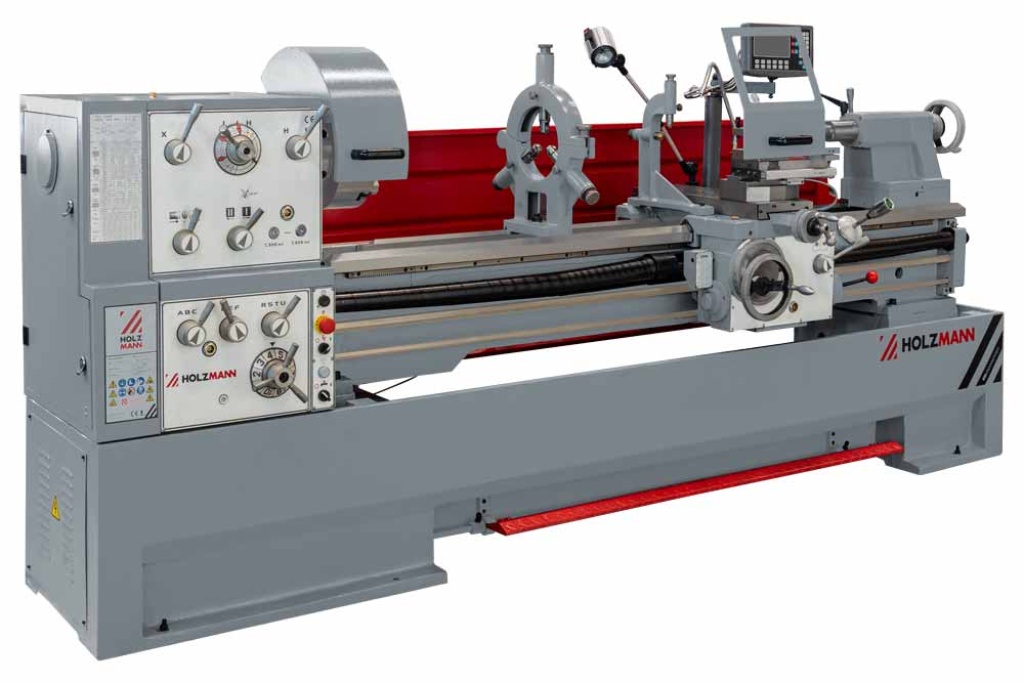

Le tour à métaux HOLZMANN ED2000IND105 présente un design industriel, un banc en fonte, un entraxe de 2000 mm et un alésage de broche de 105 mm. Il est équipé d'une pompe de refroidissement, d'un affichage numérique de la position (3 axes) et d'une avance rapide. Conçu pour une utilisation en entreprises comme en centres de formations, il offre une capacité suffisante pour une grande variété d'opérations de tournage et d'usinage, ainsi qu'une grande précision de travail.

• La construction robuste du banc en fonte absorbe et réduit les vibrations
• Grand banc prismatique, trempé par induction et rectifié

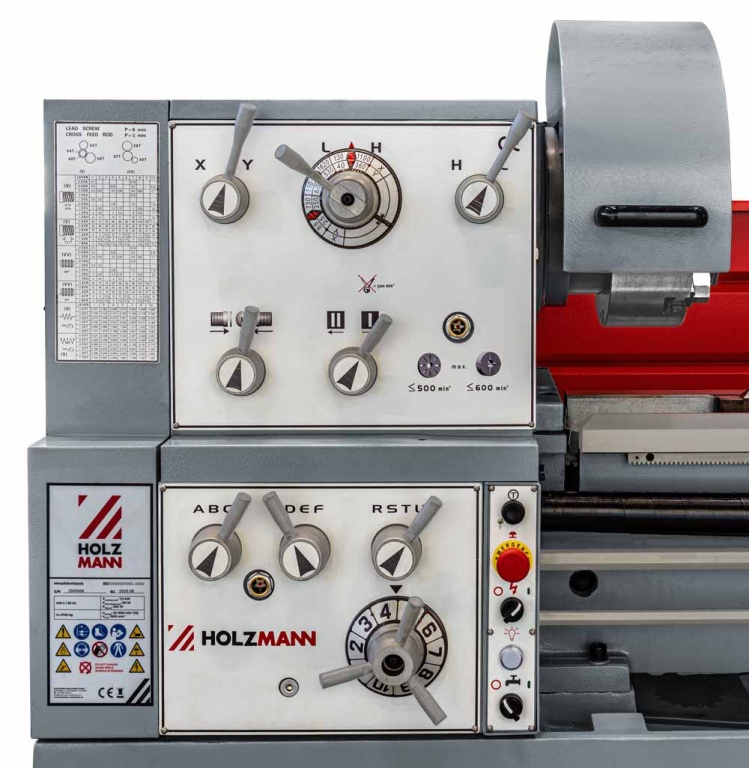

• Manipulation pratique et aisée grâce aux leviers bien positionnés
• Pont amovible pour l'usinage de grandes pièces
• Butée longitudinale réglable sur quatre positions
• Tous les guides sont réglables grâce à des traverses en V
• Support de broche Camlock D8

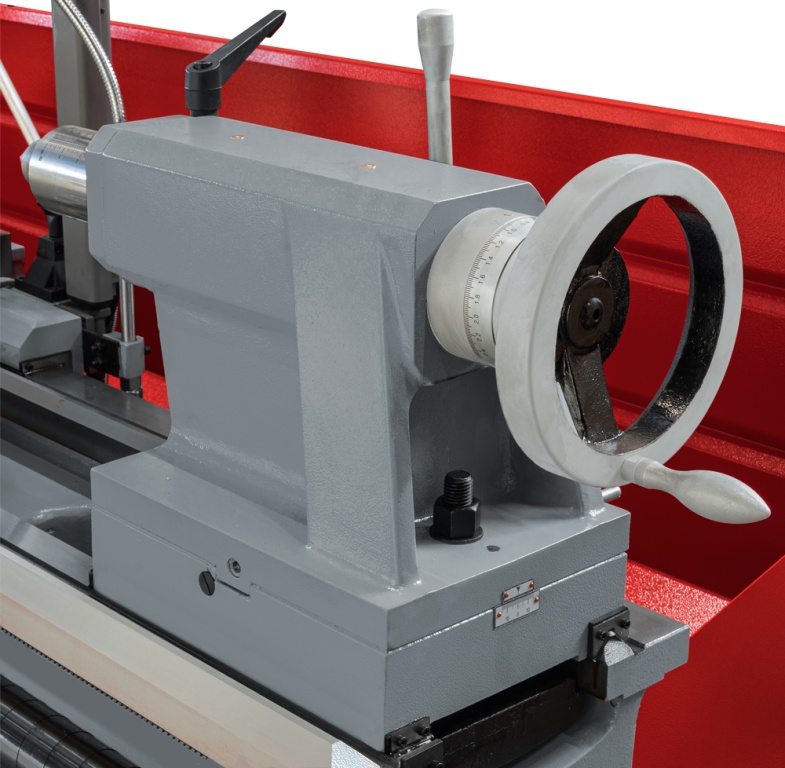

• La contre-pointe peut être décalée pour le tournage conique
• Grand alésage de broche : 105 mm
• Dispose d'un frein à pied et d'un arrêt automatique pour un arrêt immédiat de la broche
• Grande variété de pas de filetage possibles grâce à sa conception
• Permet le filetage en dimensions métriques et en pouces

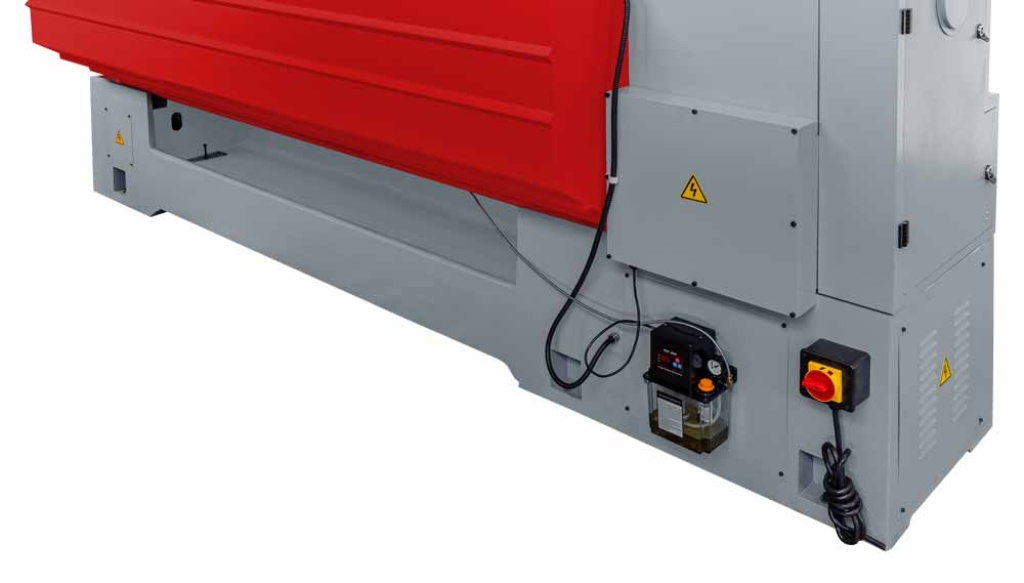

• Système d'arrosage et éclairage de travail inclus

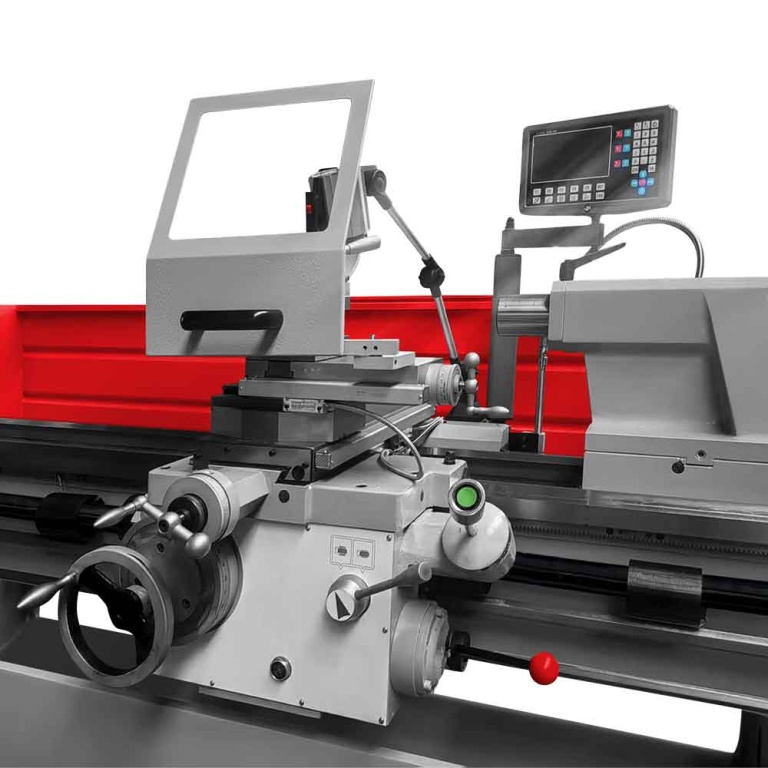

• Affichage numérique de la position (3 axes) pour une manipulation aisée
• Vitesse élevée : moteur de 300 W

Équipement inclus: Système d'arrosage, lampe de travail, mandrin 3 mors Ø 315 mm, mandrin 4 mors Ø 320 mm, plateau Ø 450 mm, douille de réduction, engrenages de changement de vitesse, lunette fixe et support. Points de centrage, protection anti-éclaboussures, protection de la broche, affichage numérique de la position (3 axes)

Fluides de fonctionnement :

• Lubrifiants (viscosité 220, ISO 12925-1 CKD, DIN 51517 Partie 3 CLP, US Steel 224, AGMA 9005-E02)
• Quantité d'huile pour la broche : 12 l
• Quantité d'huile pour le carter du réducteur : 1 l
• Quantité d'huile pour le réducteur : 4,5 l
• Liquide de refroidissement (par exemple, HOLZMANN KSM5l)
• Capacité maximale du liquide de refroidissement : 33 l

• Données sur les moteurs

  Puissance moteur S1 W

  7500 | 90 | 300

  Voltage

  400 V / 50 Hz

  dimensions

  Dimensions machine mm

  3340 x 1150 x 1460

  Tour

  Distance entrepointes mm

  2000

  Hauteur de pointes mm

  280

  Diamètre au dessus du banc mm

  560

  Diamètre au dessus du chariot mm

  355

  Diamètre au dessus du banc rompu

  785

  Vitesse de broche min-1

  25-1600 (12)

  Alésage de la broche mm

  105

  Cône Morse de broche

  MK7/MT7

  Cône de broche de poupée mobile

  MK5/MT5

  Plage de avances longitudinales

  0,059-1,646 (35)

  Plage de avances transversales

  0,02-0,573 (35)

  Course du chariot mm

  2000

  Course du chariot supérieur mm

  316

  Course chariot auxiliaire mm

  130

  Course fourreau de poupée mobile mm

  180

  Filetage métrique

  0,2-14(47)

  Filets au pouce

  2-112 TPI (60)

  Outil de coupe max.

  25 x 25

  Niveau puissance sonore- vibreur

  Niveau de puissance sonore en dB

  83

  Poids

  Poids brut kg

  3.100

  Poids net kg

  2.720

  emballage

  Largeur emballage mm

  1.150

  Longueur emballage mm

  3.420

  Hauteur emballage mm

  1.810

  Information générale

  Code EAN

  9120132141622
